2024-03-27
硅外延層和襯底是半導體制造過程中的兩個重要組成部分。襯底是半導體芯片制造的基礎，主要由單晶硅材料制成。硅外延層是在襯底上加工生長的一層硅材料，其材料特性與襯底相同。二者在成份、結構和性質上都有所不同。

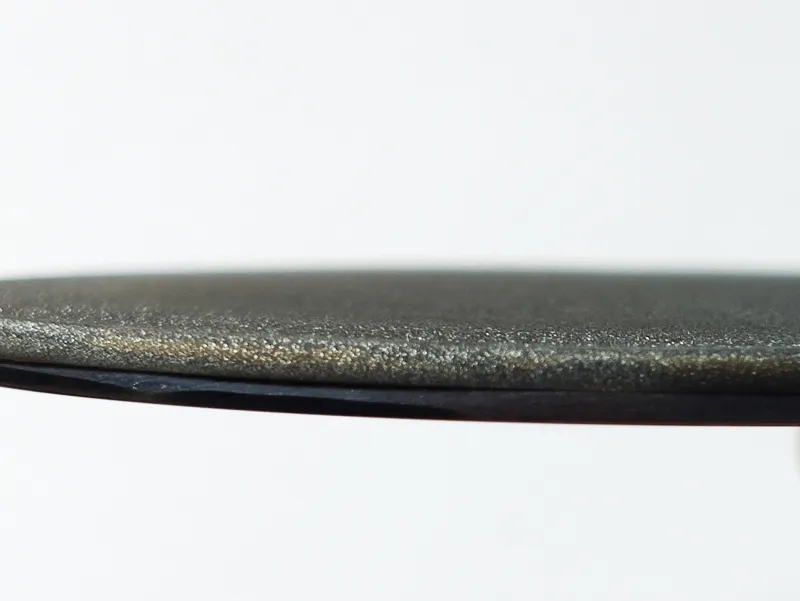

襯底，作為半導體單晶材料制成的晶圓片，它既可以直接進入晶圓制造流程，用于生產半導體器件；也可通過外延工藝加工，產出外延片。半導體襯底就像一塊“地基”，它支撐著整個半導體結構，確保它不會破裂或損壞。同時，襯底本身也具備一些特殊的電學、光學和機械特性，這些特性對于半導體的性能至關重要。
如果把集成電路比作建筑高樓大廈，那么襯底無疑是那穩固的地基。為確保其支撐作用的發揮，這些材料在晶體結構上必須展現出高度的一致性，如同高純度的單晶硅，其純凈與完美是構建堅固地基的基石。只有當?shù)鼗鶊?jiān)實可靠，才能確保上方建筑的穩固與完美。簡單來說，沒有合適的襯底，我們就無法構建出穩定且性能良好的半導體器件。

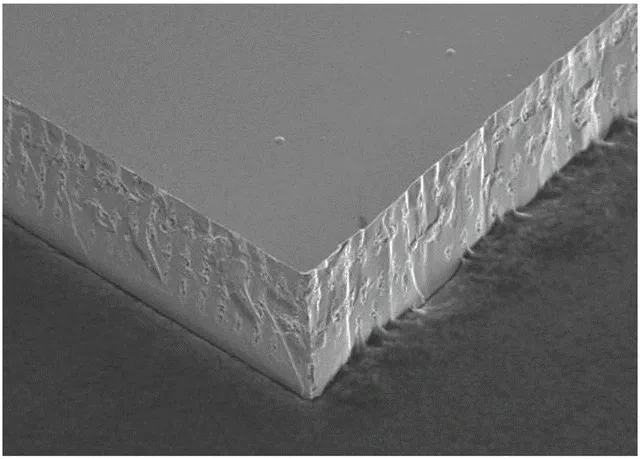

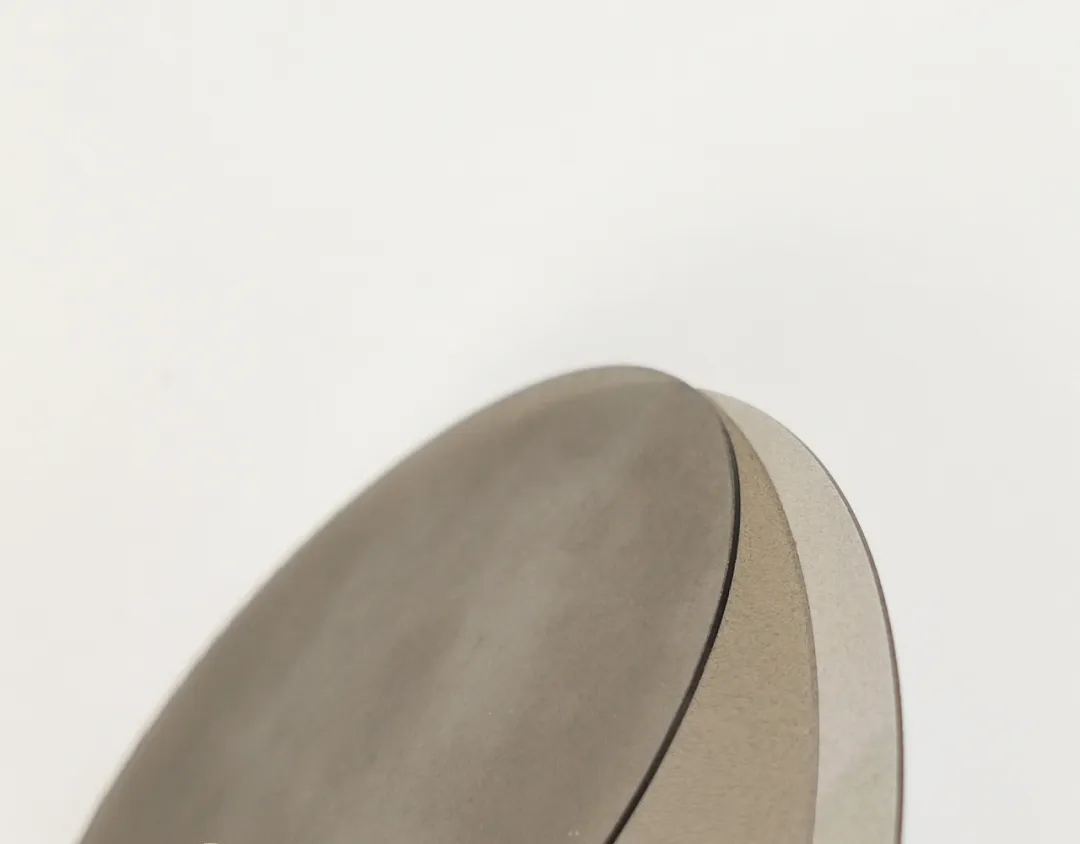

外延，是指在經過精心切磨拋光的單晶襯底上，精準生長一層全新單晶的過程。這層新單晶既可與襯底材質相同（同質外延），也可不同（異質外延）。由于新生單晶層嚴格遵循襯底晶相延伸生長，因此被稱為外延層，其厚度通常控制在幾微米級別。以硅為例，外延生長即在特定晶向的硅單晶襯底上，形成一層晶向一致、電阻率和厚度各異、晶格結構完整的新晶體。經過外延生長的襯底則被稱為外延片，其核心價值在于外延層，而器件制作正是圍繞這一層展開。
外延片的價值體現在其巧妙的材料組合上。例如，通過在成本較低的硅片上生長一層薄薄的GaN外延，便能以相對低廉的第一代半導體材料為襯底，部分實現昂貴且性能卓越的第三代半導體寬禁帶特性，實現高性價比。然而，異質外延結構也伴隨著一系列挑戰，如晶格失配、溫度系數不一致及熱傳導不良等問題，如同將腳手架搭建在塑料地基上，不同材質在溫度變化時會產生膨脹收縮差異，且硅的導熱性能并不理想。
同質外延，即在襯底上生長與襯底材料相同的外延層，其意義在于進一步提升產品的穩定性和可靠性。盡管材料相同，但通過外延處理，晶圓表面的材料純度和均勻度得以顯著提升。相比機械拋光的拋光片，外延片表面更為平整、潔凈，微缺陷和雜質大幅減少，電阻率更加均勻，對表面顆粒、層錯、位錯等缺陷的控制也更加精確。因此，外延技術不僅優化了產品性能，更確保了產品的穩定與可靠。
總結： 在現代電子、光電子、微電子和信息技術領域，半導體襯底和外延技術都發揮著不可或缺的作用。它們?yōu)橹圃旄咝阅?、高可靠性的半?dǎo)體器件提供了堅實的基礎。隨著科技的不斷發展，半導體襯底和外延技術也將不斷進步，為未來的半導體產業帶來新的突破和發展。
*文章僅作行業分享，部分圖片來自互聯網，無法核實真實出處，如涉及侵權，請直接聯系刪除。
