金剛石作為一種極具工業應用價值的材料，廣泛應用于超精密加工、半導體、光學和電子器件等工業領域。由于金剛石的超高硬度和高化學惰性，通常行業者難以實現其高效和超低損傷加工。但目前曜世新材料利用高效率、高精度以及低表面損傷機械拋光的技術方法，單晶金剛石（SCD）和多晶金剛石（PCD）的拋光在金剛石拋光領域得到了越來越廣泛的應用。
機械拋光 ：

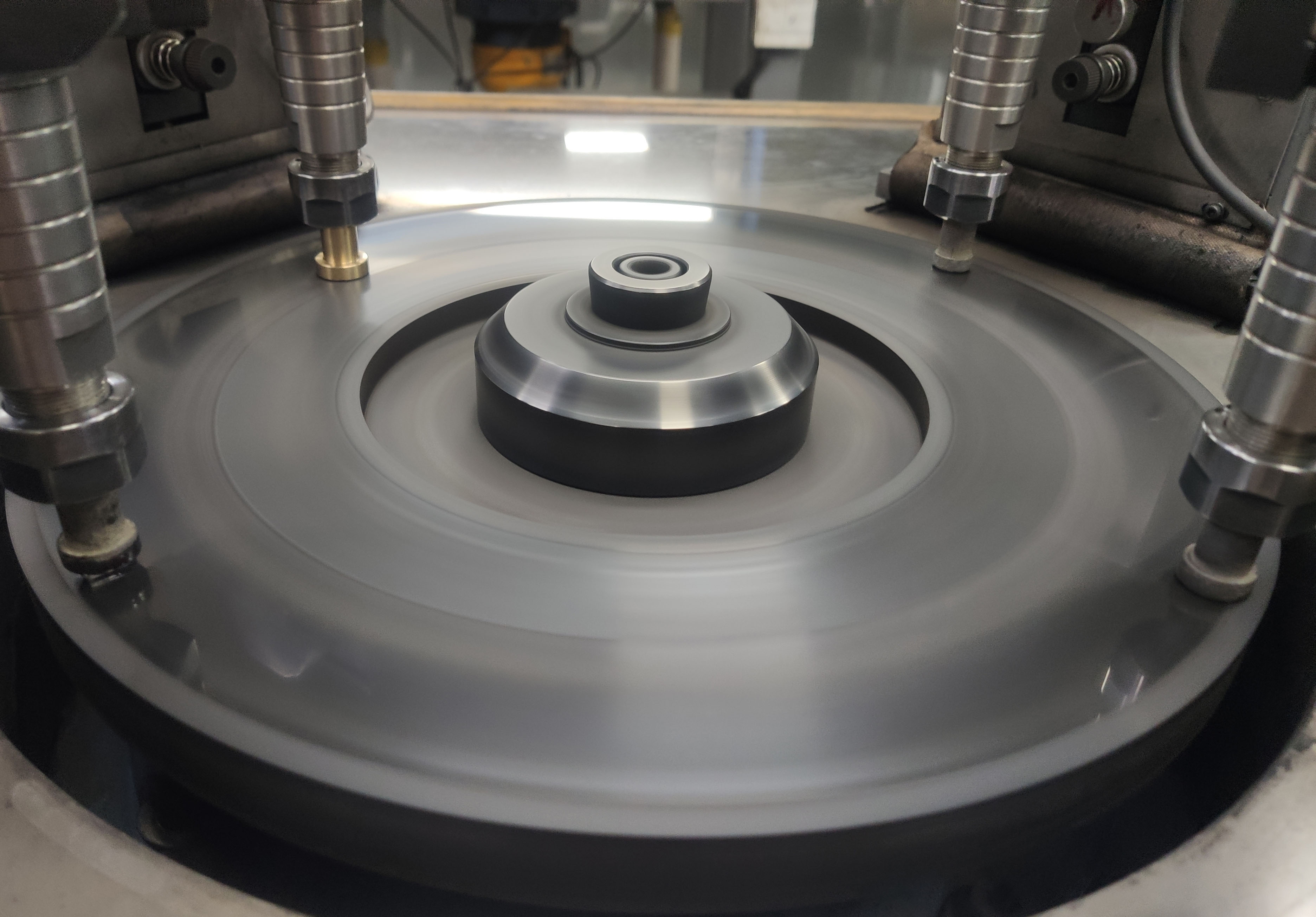

機械拋光是目前得到大量應用的金剛石拋光方法，利用金剛石不同方向上的硬度差異，能夠?qū)崿F(xiàn)對金剛石不同程度的拋光。拋光時，以金剛石砂輪或者金剛石研磨粉作為磨削介質，在高速旋轉的拋光盤上施加一定壓力實現材料去除，獲得較為光滑的平面。若想進一步提高金剛石的表面質量，可采用化學機械拋光法進行更為精細的研拋，即將金剛石磨料浸在特定的研拋液中，在拋光盤機械剪切力的作用下去除被反應的金剛石層，極大降低了金剛石表面的粗糙程度Ra<0.2 nm，實現超光滑低損傷加工。
金剛石基GaN：
金剛石具有極高的熱導率（2200W/m·k），使用金剛石作為襯底，將能顯著提升半導體器件的散熱能力，減少熱點，大大提高半導體器件的運行速度及穩定性，使用壽命也會更長。
金剛石基底GaN是時下最熱門的寬禁帶半導體研究方向之一。使用絕佳散熱性能及絕緣性的金剛石作為GaN功率器件的熱沉襯底，可以有效解決此GaN功率器件的散熱問題，為GaN功率器件往大功率化，小型化發展發揮重要作用。
GaN功率器件金剛石襯底的制備方法有：
01低溫鍵合技術
02基于GaN外延層背面生長金剛石膜
其中低溫鍵合技術作為GaN功率器件金剛石襯底的主要制備方法，是目前最具商業應用潛力的方法之一。此技術對金剛石襯底的表面加工質量有很高的要求，通常要求金剛石的表面粗糙度達到Ra<1nm，甚至更低，對于大面積金剛石片(2英寸以上)的翹曲度也有很高的要求，通常要求翹曲度30μm以內，越低越好。
曜世新材料可以為廣大GaN功率器件金剛石襯底的研究者和生產企業提供高表面質量的單晶金剛石片和多晶金剛石片。

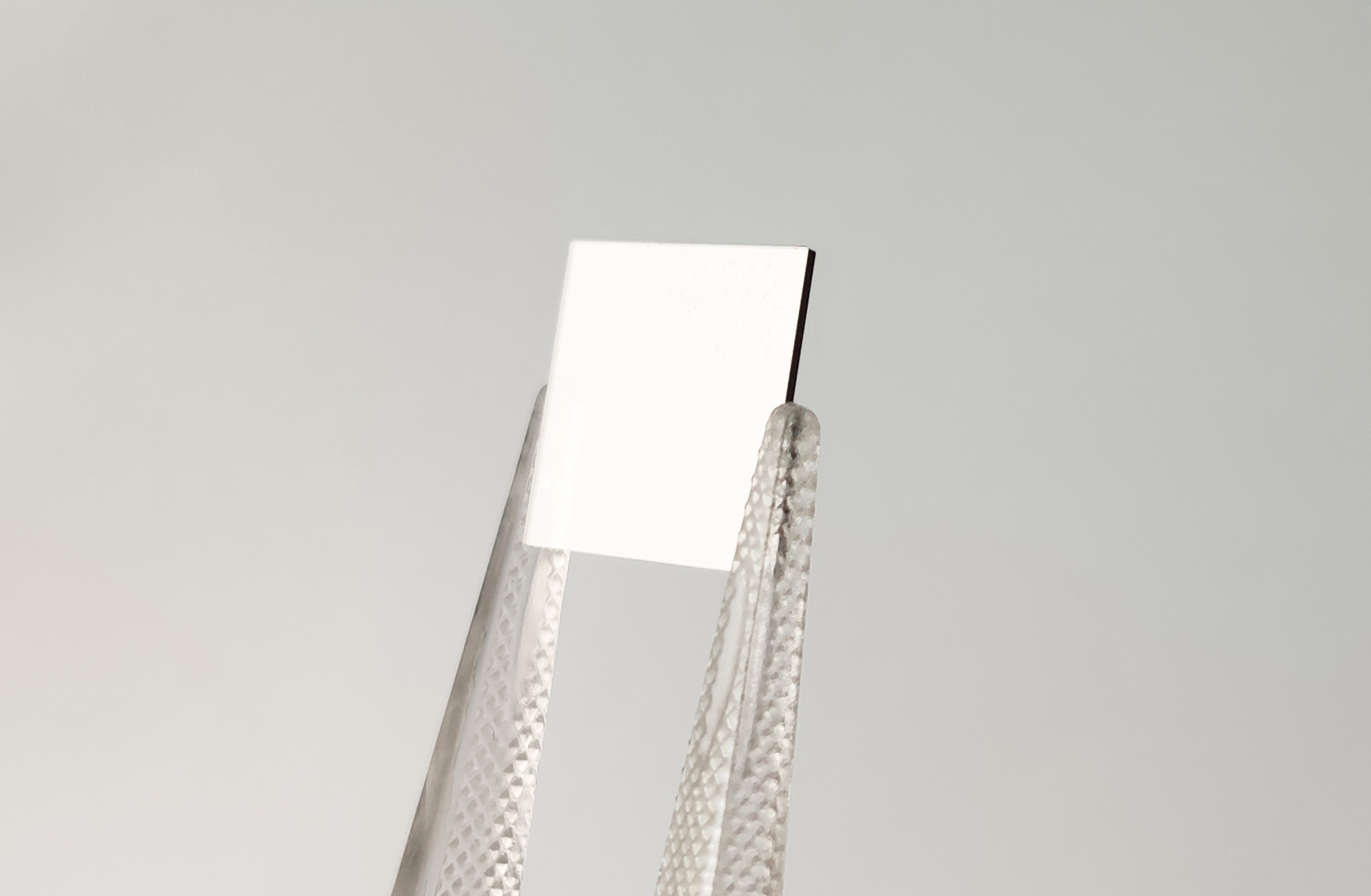

單晶金剛石片，可以提供Ra<0.5nm的表面加工質量，最大尺寸可達15mm*15mm。

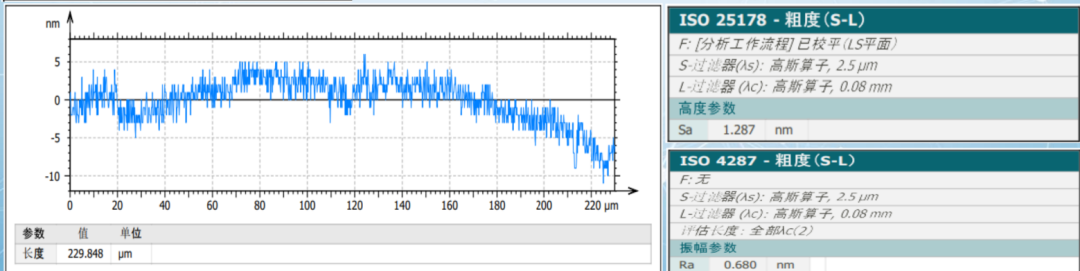

單晶金剛石片的表面粗糙度數據
多晶金剛石片(直徑2~3英寸)則可以達到Ra<1nm，翹曲度小于30μm，最大尺寸可達3英寸。

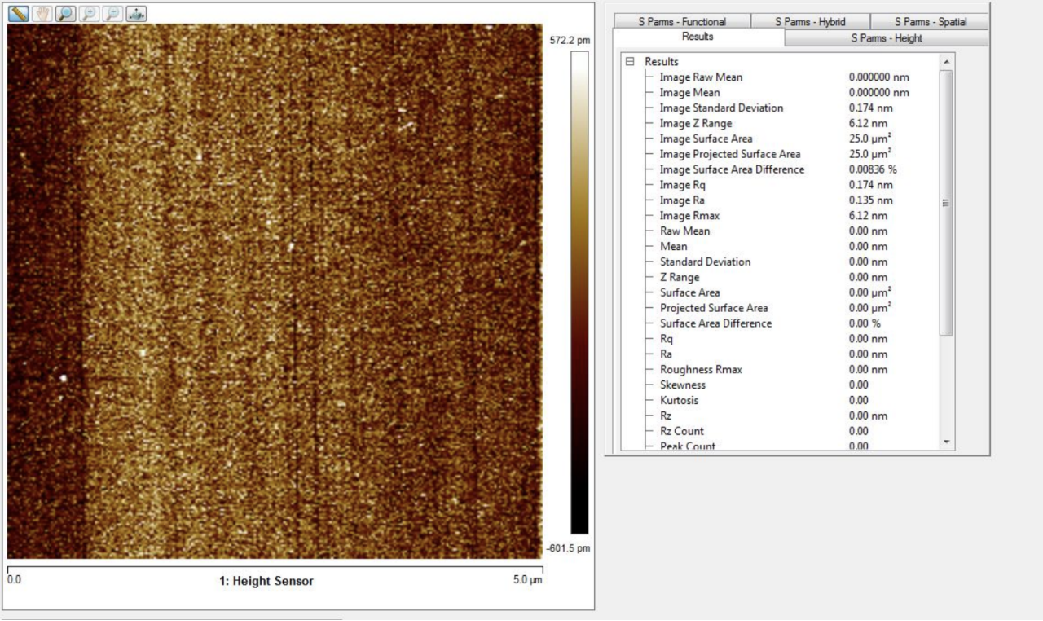

多晶金剛石片的表面粗糙度
多晶金剛石片的表面翹曲度
