半導體技術發展中，金剛石作為第四代材料脫穎而出，正開拓新領域，為解決傳統問題提供新方案。

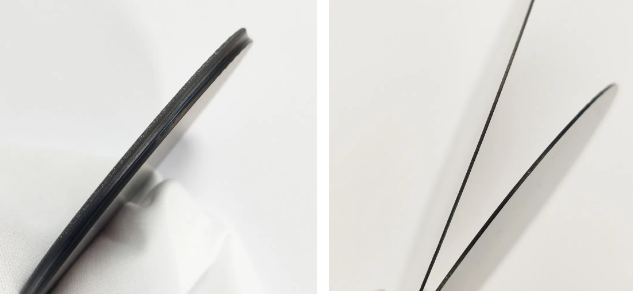

金剛石半導體的特性：
1、超寬帶隙：金剛石帶隙寬達5.47eV，極端條件下電學性能穩定。與硅、鍺相比，其高帶隙能承受強電場，減少電子散射，利于高速大功率器件。
2、高載流子遷移率 ：金剛石載流子遷移率高，電子遷移率可高達4500cm2/(V·s)，利于高頻高速器件。在射頻通信中，它能減少信號延遲，提升器件響應與工作頻率。
3、高擊穿電場 ：金剛石擊穿電場強達10MV/cm，高耐壓，適用于高功率半導體器件。在電力電子領域，它能提升器件耐壓，減損減熱。
4、高導熱率 ：金剛石擁有已知材料中最高的熱導率，室溫下可達到2300W/(m·K)。金剛石高導熱率速散熱，保障高功率、高集成器件性能穩定，提升可靠性和壽命。
5、化學穩定性和機械性能 ：金剛石化學穩定，硬度高，機械強，保持結構完整與性能穩定，保障惡劣條件下半導體應用。
金剛石在半導體領域的應用
1、功率電子器件：金剛石作為第四代半導體材料，在功率電子領域前景廣。其高電場擊穿率與導熱性使其適用于高電壓、大電流功率開關器件（如MOSFET、IGBT）。這些金剛石器件能減阻、降損、提效，在電力、電動車等領域潛力巨大。
2、射頻通信器件 ：金剛石在射頻通信中因其高載流子遷移率和電子飽和速度，成為高頻高性能器件的優選。金剛石高頻晶體管可用于5G/6G基站和終端，提高數據傳輸速度和降低延遲，提升系統性能。
3、光電器件 ：金剛石在光電器件方面獨具優勢，其寬帶隙特性適用于制造深紫外LED和LD，應用于殺菌消毒及光刻等領域。同時，金剛石還能制造高性能光電探測器，用于紫外線、X射線探測，在環境監測、醫療成像等領域前景廣闊。
4、量子信息領域 ：金剛石因特殊性質受量子信息科學關注，其中雜質（如氮-空位中心）可作量子比特材料。利用這些特性，可實現量子計算、通信及傳感應用，為信息科學發展提供新手段。
金剛石雖為第四代半導體材料具優勢，但應用仍面臨挑戰：制備成本高、需改進CVD等工藝降低成本提質；與傳統半導體工藝兼容性待提升。傳統金剛石市場有限，半導體市場潛力巨大。需融合傳統金剛石產業，開拓新賽道，加速金剛石半導體產業布局。
