封裝在暗無天日的小盒子里，只露出幾枚引腳，芯片會看閾值，阻值，電流值，電壓值，就是沒人看它的顏值，我們在制程中，反復給晶圓打磨拋光，還是為了滿足生產中的平坦化需要，尤其是在每次做光刻時，晶圓的表面一定要極致的平坦，這是因為隨著芯片制程的縮小，光刻機的鏡頭要實現納米級的成像分辨率，就得拼命增大鏡片的數值孔徑（Numerical Aperture)，但這同時會導致焦深（DoF）的下降，焦深是指光學成像的聚焦深度，要想保證光刻圖像清晰不失焦，晶圓表面的高低起伏，就必須落在焦深范圍之內。

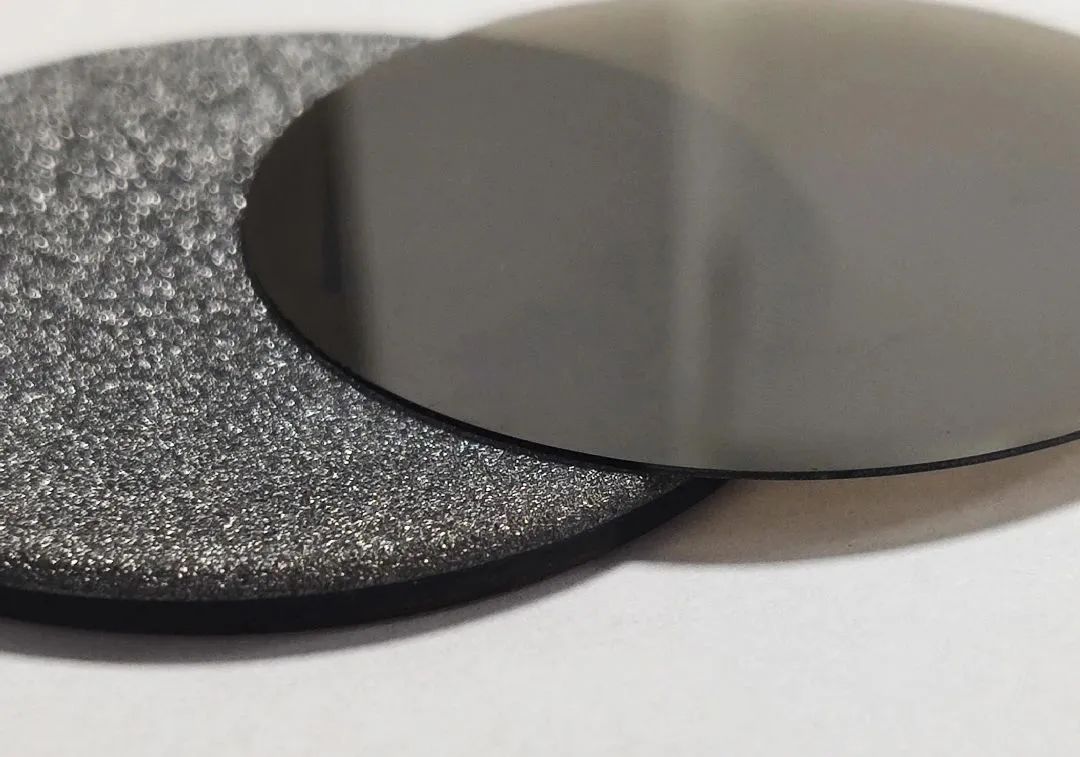

為什么要把晶圓打磨得這么光滑？
簡單說就是光刻機為了提高成像精度，犧牲了對焦能力，像新一代的EUV光刻機，數值孔徑0.55，但垂直方向上的焦深，總共只有45納米，光刻時的最佳成像區間則會更小。假如放上去的晶圓不夠平坦，厚度不平均，表面有起伏，就會導致高低處的光刻出問題。
當然也不只有光刻才會要求晶圓表面的絲滑，還有很多造芯片的工序，都需要打磨晶圓，濕法刻蝕后要打磨，緊致腐蝕的粗糙面，方便涂膠沉積，淺槽隔離（STI）后要打磨，磨平多余的氧化硅完成溝槽填充，金屬沉積后要打磨，去除溢出的金屬層，防止器件短路。
因此一枚芯片的誕生，中間要經歷很多次打磨來降低晶圓的粗糙度和高低起伏，去除表面多余的物質，另外晶圓上各種工藝問題導致的表面缺陷，經常也要等到每次打磨完成后，才會暴露出來，所以負責研磨的工程師責任重大，他們既是芯片制程中承上啟下的C位，也是生產會議中接盤背鍋的T位，他們既要會濕法刻蝕，又得懂物理輸出，因為芯片廠最主要的拋光技術。
晶圓的拋光方法有哪些？
機械拋光法 ：機械拋光是靠切削、材料表面塑性變形去掉被拋光后的凸部而得到平滑面的拋光方法，一般使用油石條、羊毛輪、砂紙等，以手工操作為主，特殊零件如回轉體表面，可使用轉臺等輔助工具，表面質量要求高的可采用超精研拋的方法。超精研拋是采用特制的磨具，在含有磨料的研拋液中，緊壓在工件被加工表面上，作高速旋轉運動。利用該技術可以達到Ra0.008μm的表面粗糙度，是各種拋光方法中高的。光學鏡片模具常采用這種方法。
化學拋光法 ：化學拋光是讓材料在化學介質中表面微觀凸出的部分較凹部分優先溶解，從而得到平滑面。這種方法的主要優點是不需復雜設備，可以拋光形狀復雜的工件，可以同時拋光很多工件，效率高?；瘜W(xué)拋光的核心問題是拋光液的配制?；瘜W(xué)拋光得到的表面粗糙度一般為數10μm。

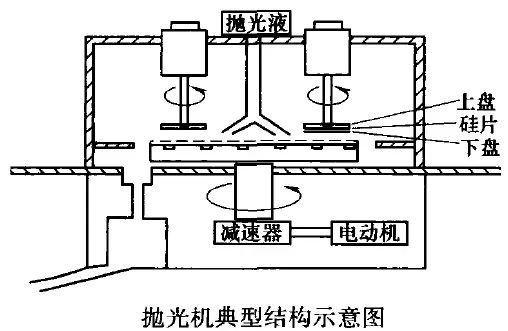

化學機械拋光法：前兩種拋光法都有自己獨特的優點，若將這兩種方法結合起來，則可在工藝上達到優缺互補的效果?；瘜W(xué)機械拋光采用將機械摩擦和化學腐蝕相結合的工藝，在CMP工作過程中，CMP用的拋光液中的化學試劑將使被拋光基底材料氧化，生成一層較軟的氧化膜層，然后再通過機械摩擦作用去除氧化膜層，這樣通過反復的氧化成膜-機械去除過程，從而達到了有效拋光的目的。
當前化學機械拋光（CMP）領域面臨一些挑戰和問題，這些問題包括技術性、經濟性和環境可持續性等方面：
1. 工藝一致性 ：實現CMP過程的高度一致性仍然是一個挑戰。即使在同一生產線上，不同批次之間或不同設備之間的工藝參數可能存在微小差異，影響最終產品的一致性。
2. 新材料適應性：隨著新材料的不斷涌現，CMP技術需要不斷適應新材料的特性。一些先進材料可能對傳統CMP工藝不夠兼容，需要開發適應性更強的拋光液和磨料。
3. 尺寸效應 ：隨著半導體器件尺寸的不斷縮小，尺寸效應帶來的問題變得更為顯著。在微小尺寸下，表面平整度的要求更高，因此需要更精密的CMP工藝。
4. 材料去除率控制：在一些應用中，對不同材料的精確去除率控制變得尤為關鍵。確保不同層材料在CMP過程中的去除率一致性對于制造高性能器件至關重要。
5. 環境友好 ：CMP過程中使用的拋光液體和磨料可能包含一些環境有害的成分。研究和開發更環保、可持續的CMP工藝和材料是一個重要的挑戰。
6. 智能化與自動化：CMP系統的智能化和自動化程度逐漸提高，但仍需應對復雜多變的生產環境。如何實現更高程度的自動化和智能監測，以提高生產效率，是一個需要解決的問題。
7. 成本控制：CMP工藝涉及到高昂的設備和材料成本。制造商需要在提高工藝性能的同時，努力降低生產成本，以保持市場競爭力。
*文章僅作行業分享，部分圖片來自互聯網，無法核實真實出處，如涉及侵權，請直接聯系刪除。
