強共價鍵賦予金剛石卓越性能，如高導熱、高遷移率及寬禁帶，使其成為功率器件、光電、量子技術及傳感器的候選材料。但實際應用仍面臨挑戰，如MPCVD工藝控制以實現大尺寸、平滑表面及導電性需 求，以及傳統加工技術的改進。本文概述了Kanazawa University針對此的三項MPCVD生長技術研究。
1.提高增長率：論文引入金剛石晶片生長速率增強技術，通過優化MPCVD的反應器、電場、氣體與基體定位，無氮氣下實現250 μm/h的高生長速率且晶體質量優異。增添氮氣并優化條件后，速率提升至432 μm/h。該技術制得0.1mm厚獨立金剛石板，結晶度媲美HPHT基板，優于商用CVD基板，X射線衍射驗證其高質量。但大面積基板應用仍是技術難點。

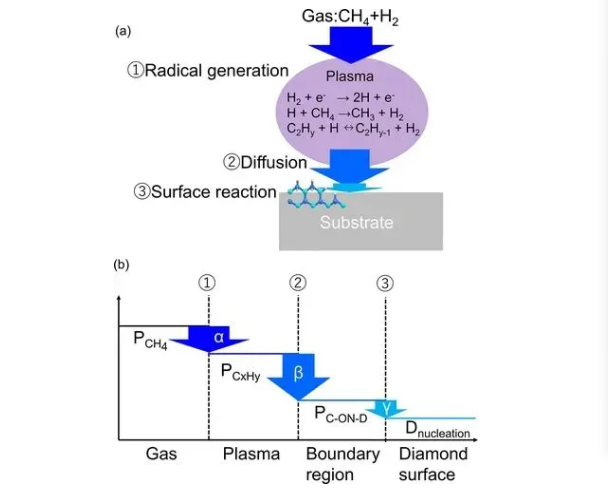

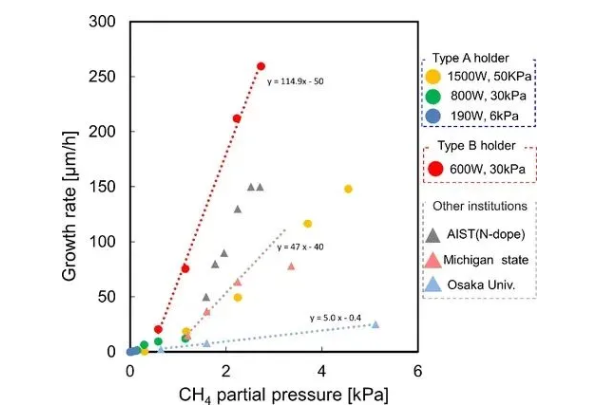

金剛石CVD生長要點：自由基生成于氫甲烷混合氣微波激發；氫原子促進活性物質保存。活性物質從等離子體擴散至基體，途中碰撞生成新物質，經鞘層與金剛石表面交互。表面反應中，活性物質遷移至反應位點，形成化學鍵或解吸，氫原子蝕刻SP2鍵，碳?xì)浠衔锎龠M(jìn)鉆石生長。研究采用CVD設備與支架結構，探索(100)金剛石膜生長速率隨甲烷分壓變化，發現提升微波功率與總壓強可增速，最大達150μm/h。高功率密度或提升甲烷轉化效率，但生長速率斜率與無氮條件相當，或歸因于碳自由基擴散效率低。

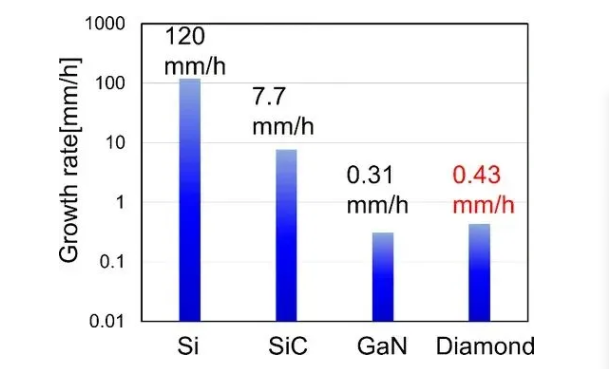

研究報告指出，該項目已達到世界最快生長速度。與Si、SiC及GaN等功率半導體材料比較，金剛石生長率雖低于商業化Si、SiC，但與GaN相當。金剛石晶種面積擴大是最大挑戰，異質外延難達大尺寸，同質外延可三維或馬賽克生長。團隊技術在小基片上測試成功，適用于后者。MPCVD需三維擴展等離子球增面積，但降低功率密度，限制大面積生長速率。915 MHz微波雖增面積，卻降低功率利用率和物質供應效率。解決之道在于二維擴等離子體提功率密度，并探索熱絲CVD及無等離子氣體CVD以降低鉆石生產能源成本。

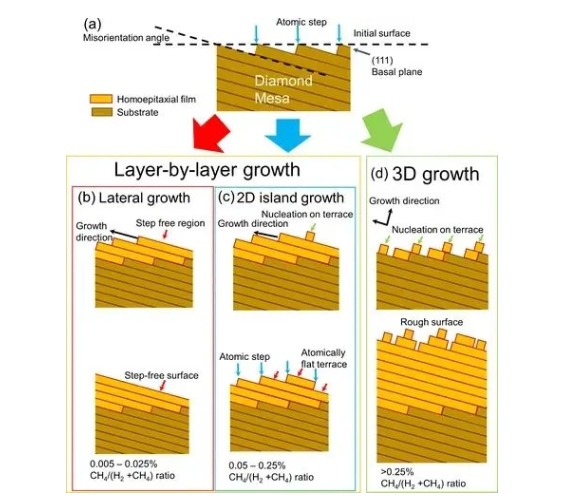

2.金剛石表面的原子控制：研究人員通過調整生長模式，在原子層面操控金剛石表面。在同質外延（111）面，采用橫向、二維島狀及三維生長模式。通過精細調控甲烷濃度與基板錯位，可在高壓高溫（111）臺面上切換生長模式。橫向生長實現從微米到毫米擴展，優化后，研究人員在全基材上達成原子級平坦金剛石表面。

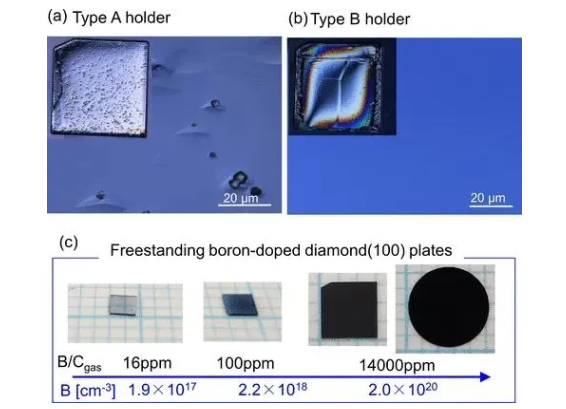

3.低電阻率摻雜控制：研究擴展至雜質摻雜技術，調控金剛石導電性。硼摻雜金剛石薄膜生長速率高達30 μm/h，為傳統速度的5倍。通過調節硼摻雜，制得電阻率跨度的金剛石薄片。采用橫向生長模式實現δ摻雜層，保持原子級平坦，提升載流子濃度與遷移率。結合此技術與調制摻雜，可精準摻雜于三維器件，優化電子特性。MPCVD同質外延金剛石技術已成熟應用于晶圓制造與電導率控制。針對電力電子應用，需定制晶體規格，并整合技術以展現金剛石半導體卓越性能。未來，還需解決器件制造、表面/界面控制及極致物理特性發揮等挑戰。
